Cooled camera vs uncooled camera

Cooled camera (A6750SC) VS Uncooled camera (A655SC) 비교..

 실험조건

​​준비사항

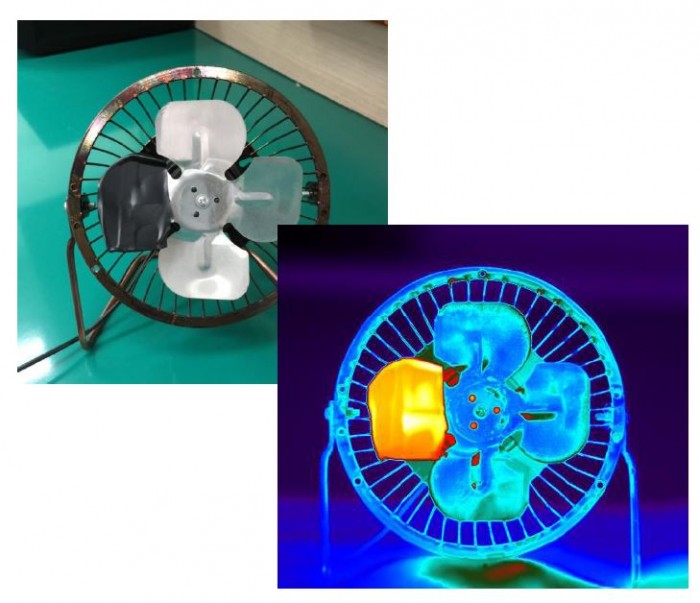

•탁상용 USB 선풍기
•금속소재의 선풍기 날개
•선충기 앞쪽에서 핫건(Hot Gun)으로 열풍 주입 열화상 카메라
•FLIR A655sc 비냉각식 카메라
•FLIR A6750sc 냉각식 카메라 목적
•노출시간이 길고 제어가 불가능한 비냉각방식 카메라 이미지와 노출시간이 상대적으로 짧고 제어가 가능한 냉각방식 카메라를 이용하여 구동중인 선풍기 날개의 이미지 비교
•이에 따른 온도측정의 결과 비교

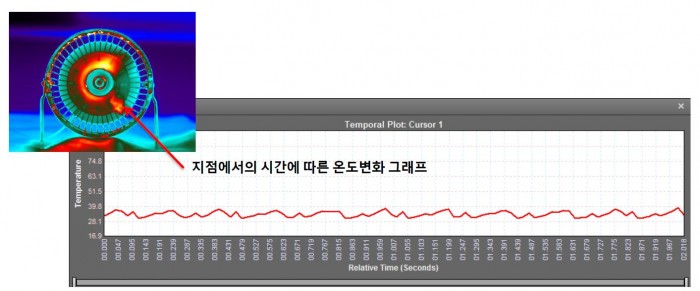

* 비냉각 방식

  FLIR A655SC (Max 200Hz) 측정한 결과 integration time 이 8ms 고정이가 때문에 온도 변화가 많이 없음..

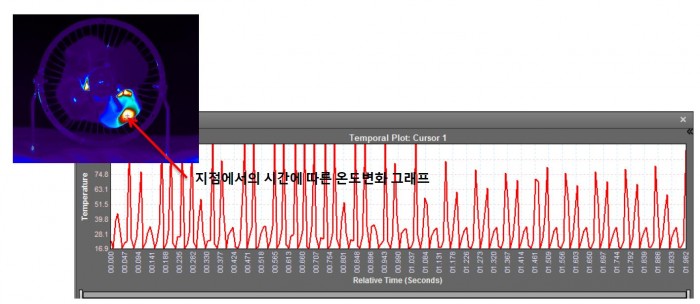

* 냉각방식 (초고속 열화상 카메라)

FLIR A6750SC 은 integration time  가변이 가능하기 때문에 순간적인 온도 변화를 측정 가능.

측정 intergration time (0.076ms)

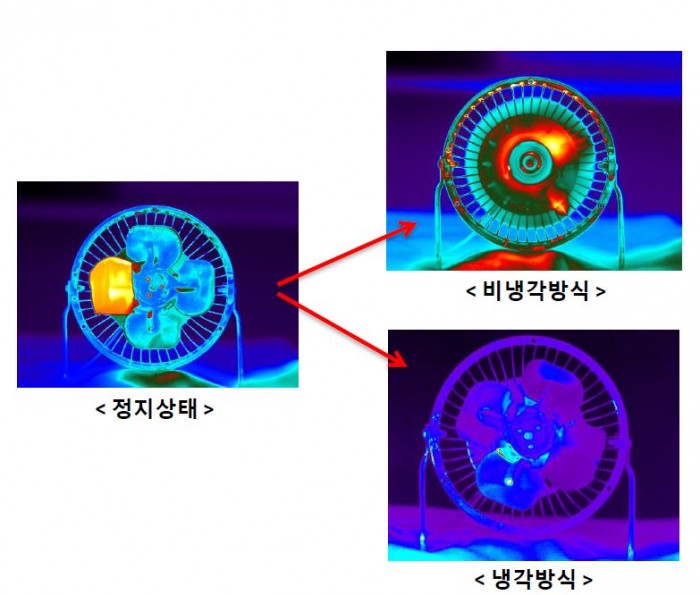

결 론....

​​​​​​동적인 움직임을 가지고 있는 물체의 열화상 측정은 노출시간의 제어가능여부에 따라 결과가 틀려집니다.
비냉각방식 카메라는 Thermal Detector 의 특성상 노출시간(Response Time)이 상대적으로 길고 제어가 불가능하여 이미지에서 블러링(Bluring)이 나타나 정확한 순간 이미지 포착과 온도분석이 어렵습니다.
냉각방식 카메라는 Photon Detector를 사용하기 때문에 노출시간 (Integration Time)이 상대적으로 짧고, 제어가 가능하여 움직임을 가지고 있는 물체도 마치 정지 영상을 찍는 것과 같이 정확한 이미지 포착과 온도분석 이 가능합니다.
또한, Windowing Mode(윈도잉모드) 를 이용하여 픽셀 해상도를 줄여 프레임속도를 높일 수 있습니다.그러나 동적인 움직임을 순간포착하기 위해서는 프레임속도 보다는 노출시간을 어떻게 제어하느냐가 더 중요하다고 말씀드릴 수 있습니다.
