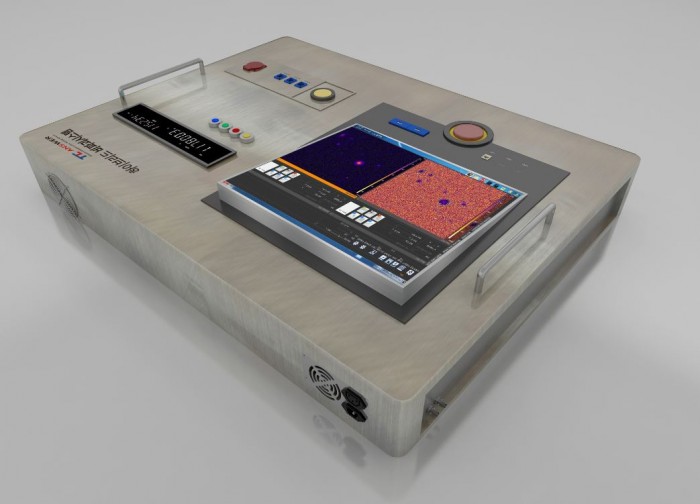

태양광 비파괴 시스템 (PV-LIT)

태양광 비파괴 시스템 (Solar cell & Module shunt 검사 시스템)

​

​

​​

Solar cell & Module 의 shunt 결함을 검사하는 시스템으로 Cell 에 bias를 주기적으로 인가 (lock in) 방식

으로 열화상 카메라와의 동기화를 통해 진폭 또는 위상 데이터를 측정.

​

열화상 카메라  vs  열화상 비파괴 시스템 비교 ​

열화상 카메라만 가지고 측정하는 방식을 passive method 라고도 합니다.

해상도 640x480 pixels , 온도 분해능 0.03도로 측정한 열화상 데이터 입니다.

​

온도 데이타 ---> Solar cell 의 shunt 결함을 측정 x ​

​

​

                                       [열화상 카메라로 측정한 데이터]​​​​

동일한 열화상 카메라로 lock in 방식으로 측정한 데이터 입니다.  (active method)

위상 및 진폭 데이터 ---> solar cell 결함 발견

​

​​                                  [열화상 비파괴시스템으로  측정한 데이터]
